MySQL基础架构及执行流程解析

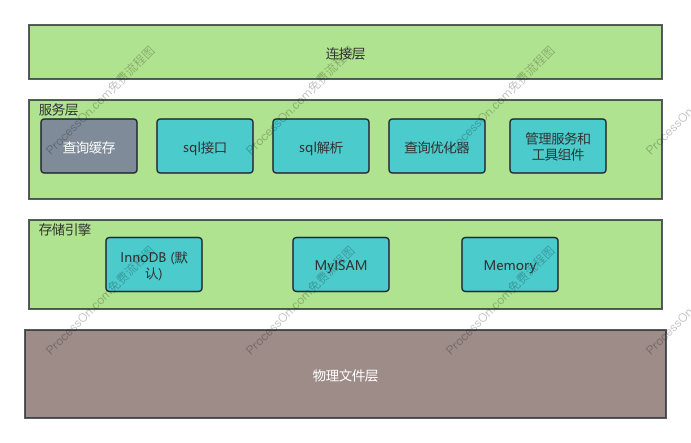

MySQL 的基础架构是一个分层、模块化的设计，核心目标是高效地处理 SQL 查询和数据存储。其核心架构可以分为以下几个主要层次：

1. 连接层 (Client Connectors)

• 功能：处理客户端连接请求（如 JDBC、ODBC、命令行工具等）。

• 核心组件：

• 连接池 (Connection Pool)：管理客户端连接，复用线程避免频繁创建销毁开销。

• 身份认证 (Authentication)：验证用户名、密码、主机权限。

• 线程管理 (Thread Management)：每个连接分配一个线程处理请求（可通过线程池优化）。

• 协议支持：TCP/IP、Socket、命名管道等。

2. 服务层 (Server Layer / SQL Layer)

核心大脑，负责 SQL 解析、优化、执行。跨存储引擎，所有引擎共享此层。

• 管理服务和工具组件 (Management Services & Utilities)：

• 备份恢复、复制、集群管理等后台服务。

• SQL 接口 (SQL Interface)：

• 接收 SQL 命令（SELECT, INSERT, UPDATE, DELETE 等），返回结果。

• 解析器 (Parser)：

• 词法分析：拆分 SQL 文本为识别单元（关键字、表名、列名等）。

• 语法分析：检查 SQL 是否符合语法规则，生成解析树 (Parse Tree)。

• 查询优化器 (Optimizer)：

• 核心组件：基于解析树、统计信息、成本模型，生成最优执行计划（如选择索引、JOIN 顺序）。

• 优化类型：RBO (基于规则) + CBO (基于成本，主流)。

• 查询缓存 (Query Cache) (⚠️注意：MySQL 8.0 已移除)：

• 缓存 SELECT 语句及其结果集（Key-Value 形式）。因命中率低、维护开销大，被废弃。

3. 存储引擎层 (Storage Engine Layer)

负责数据的物理存储和读写。MySQL 采用插件式架构，支持多种引擎。

• 核心特性：

• 插件式设计：可灵活选择/替换引擎（如 InnoDB, MyISAM, Memory 等）。

• 统一接口：服务层通过预定义的 API 与引擎交互，屏蔽底层差异。

• 常见引擎对比：

  特性

  InnoDB (默认)

  MyISAM

  Memory

  事务

  ✅ 支持 ACID

  ❌ 不支持

  ❌ 不支持

  锁粒度

  行级锁

  表级锁

  表级锁

  外键

  ✅ 支持

  ❌ 不支持

  ❌ 不支持

  崩溃恢复

  ✅ 支持 (Redo Log)

  ❌ 不支持

  ❌ 数据丢失

  适用场景

  高并发事务、OLTP

  读密集型、静态数据

  临时表、高速缓存

4. 物理文件层 (File System Layer)

存储引擎将数据最终持久化到磁盘文件。

主要文件类型：

1. 表结构文件 (.frm)：存储表定义（MySQL 8.0 后并入系统表空间）。

2. 数据文件：

3. InnoDB：.ibd (独立表空间) 或 ibdata* (系统表空间)。

4. MyISAM：.MYD (数据文件), .MYI (索引文件)。

5. 日志文件：

6. Redo Log (重做日志)：ib_logfile0, ib_logfile1 (InnoDB 崩溃恢复用)。

7. Undo Log (回滚日志)：存储旧版本数据（位于系统表空间或独立 undo 表空间）。

8. Binary Log (Binlog)：mysql-bin.00000* (Server 层日志，用于复制/备份)。

9. Error Log / Slow Query Log：记录错误信息和慢查询。

SQL 执行流程示例 (SELECT * FROM user WHERE id = 10;)

1. 连接层：客户端建立连接，认证通过。

2. 服务层：

• 解析器：检查语法，生成解析树。

• 优化器：选择使用 id 索引还是全表扫描（基于成本）。

• 执行器：调用存储引擎接口获取数据。

4. 存储引擎层 (InnoDB)：

• 通过 B+ 树索引查找 id=10 的记录。

• 若 Buffer Pool 中无数据，从磁盘 .ibd 文件读取。

6. 返回结果：将结果返回给客户端，并缓存至连接线程的缓冲区。

关键设计思想

1. 插件式存储引擎：业务可按需选择引擎（事务型选 InnoDB，分析型可考虑列式引擎）。

2. 逻辑分层：连接管理、SQL 处理、存储分离，提高扩展性。

3. 写日志优先 (WAL)：InnoDB 通过 Redo Log 保证事务持久性和崩溃恢复能力。

4. 缓冲池优化 (Buffer Pool)：减少磁盘 I/O，大幅提升性能。

理解这个架构能帮助你分析 SQL 性能瓶颈（如连接数不足、优化器选错索引、磁盘 I/O 高等），也是学习事务、锁、复制等高级特性的基础。
